Zabezpieczenia połączeń śrubowych

Zabezpieczenia połączeń śrubowych – przed samo odkręcaniem się dla śrub narażonych na drgania.

– substancje anaerobowe (środki chemiczne twardniejące bez dostępu do tlenu.

 Śruby zabezpieczone nierozłącznie.

spawana      zapunktowana     roznitowana odgięta

Nakrętki sprężyste

koronkowa nakrętka sprężynująca nakrętka sprężynująca nakrętka jednozwojowa zaciskająca się na gwincie
nakrętka z pierścieniem fibrowym nakrętka z pierścieniem stalowym zaciskanym na gwincie nakrętka rozcięta zaciskana śrubką wzdłużną nakrętka zabezpieczona śrubką promieniową

Przeciwnakrętki

zwykła przeciwnakrętka  przeciwnakrętka sprężynująca



Zabezpieczenia cierne uzyskiwane przez zastosowanie specjalnych nakrętek

przeciwnakrętka tłoczona z blachy przeciwnakrętka stożkowa rozcięta

Podkładki sprężyste



Zabezpieczenia cierne

sprężyna pod śrubą sprężyna pod łbem rozcięcie trzpienia śruby nad nakrętką rozcięcie końca śruby
śruba samogwintująca dociskowa odkształcająca powierzchnie docisku odkształcająca pierwsze zwoje gwintu zabezpieczenie przy pomocy śrubki z lewym gwintem







nakrętka koronkowa z zawleczką zabezpieczenie wkrętów drutem



zabezpieczenie czołowe zabezpieczenie przy pomocy pierścienia sprężystego zabezpieczenie przy pomocy sprężynki

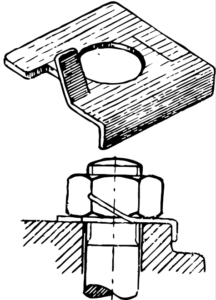

Podkładki odginane

podkładka ustalacjąca zabezpieczenie śrób od obrotu

Dane liczbowe pozyskane są na podstawie danych rynkowych z różnych lat - określają one wartości orientacyjne służące jedynie w cellu nauki,
aby zastosować prawidłowe, zapewnione wielkości, należy używać  aktualnych norm wydanych przez odpowiednią organizację lub instytucję
