Podział sprężyn

Zależnie od kształtu sprężyny

-sprężyny walcowe śrubowe naciskowe



o pręcie prostokątnym
o pręcie okrągłym
-sprężyny stożkowe śrubowe naciskowe

o pręcie okrągłym
o pręcie prostokątnym





sprężyny płaskie

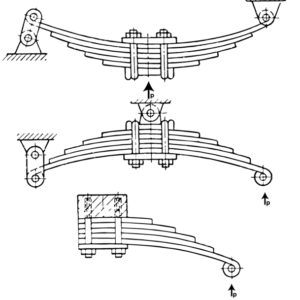

resory
sprężyny pierścieniowe
Sprężyny Naciągowe

Zależnie od linii wygięcia osi pręta

-śrubowe (o pręcie skręcanym)

walcowa ze stałą odiegłością zwojów
walcowa ze zmienną odległością zwojów
baryłkowa  ( o zmiennej średnicy )
klepsydrowa (o zmiennej średnicy)
stożkowa ( o zmiennej średnicy )





-spiralne

z ruchomym końcem zewnętrznym
z ruchomym końcem wewnętrznym





-proste
-łukowe
-kątowe

Zależnie od kształtu przekroju pręta



okrągły





prostokątne
-pojedyńcze
-zespołowe

Zależnie od sposobu obciążenia pręta

-pręt ściskany  – np. sprężyna gumowa
-rozciągane
-skręcane
-zginane

Dane liczbowe pozyskane są na podstawie danych rynkowych z różnych lat - określają one wartości orientacyjne służące jedynie w cellu nauki,
aby zastosować prawidłowe, zapewnione wielkości, należy używać  aktualnych norm wydanych przez odpowiednią organizację lub instytucję
